【HD产品推荐】超宽带双脊喇叭天线 |
|
浏览次数:18 发布时间:2017-10-31 |
|
超宽带双脊喇叭天线具有极宽的频率带宽、高的增益和良好的VSWR特性,频率覆盖大于一个倍频程,甚至高达数十个倍频程。特别适用于在低功率输入情况下产生高的电磁场强度。以及用于需要高增益的低电平信号接收天线。适用于宽带监测、灵敏度和EMC、EMI等应用。
![](http://www.hdmicrowave.com/Manage/bj/uploadfile/20171031171028624.jpg)
![](http://www.hdmicrowave.com/Manage/bj/uploadfile/20171031171038114.jpg)
推荐型号:HD-10200DRHA10S
![](http://www.hdmicrowave.com/Manage/bj/uploadfile/20171031171646946.jpg)
主要参数:
频率范围 |
1~20GHz |
驻波比 |
≤2 |
增益 |
7~16dB |
E面波束宽度 |
15°~80° |
H面波束宽度 |
11°~62° |
接头类型 |
SMA-K |
外形尺寸(W×H×L) |
163×241×243mm |
材料及涂覆 |
铝材,阳极氧化 |
一、驻波测试曲线
![](http://www.hdmicrowave.com/Manage/bj/uploadfile/20171031171656991.jpg)
![](http://www.hdmicrowave.com/Manage/bj/uploadfile/20171031171708218.jpg)

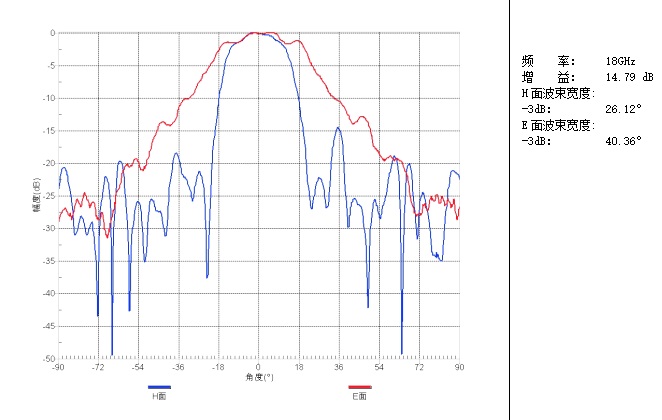

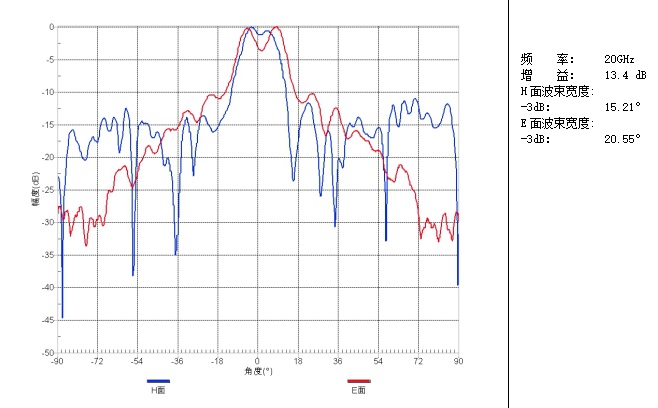

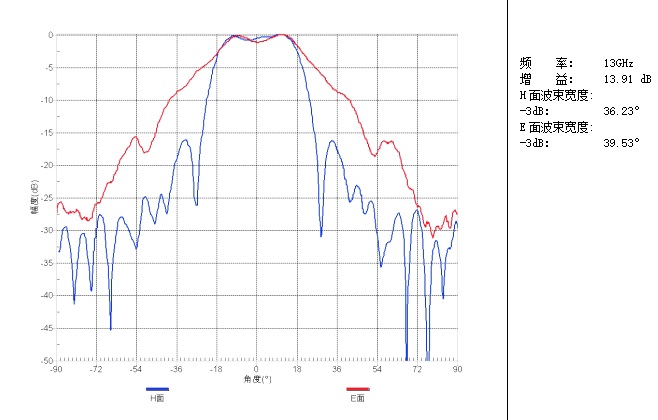

三、方向图
|
|
|
|
|
|
|
